压力容器

压力容器是盛装气体或者液体,承载一定压力的密闭设备,通常是由筒体、封头、法兰、密封元件、开孔及接管、支座以及其他各种内构件组成。其中密封是压力容器设计中一个十分重要的组成部分,密封的有效性直接关系到压力容器使用性能能否达标、环境保护是否合规及人生财产是否安全。
Garlock多年来一直致力于与压力容器制造厂商的合作,共同探讨更可靠的密封方案。在密封材料选择、密封性能好坏、质量可靠和制造成本等方面积累了大量的经验,总结了以下种类的压力容器的典型密封应用案例。

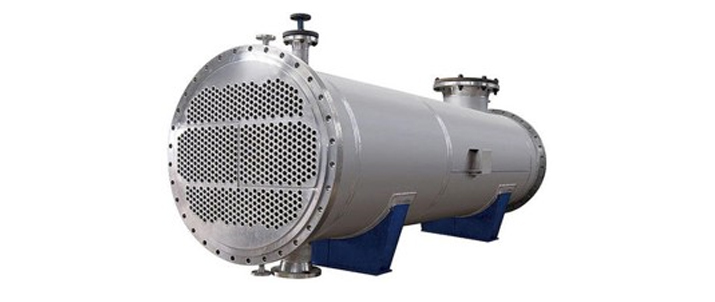

设备:压力容器-管壳式换热器设备
客户:国内某大型化工工艺装置
  • 背景:
    换热器是实现工业生产过程中热量交换和传递不可缺少的设备,在石油、化工、电力冶金等高耗能行业中大量应用。管壳式换热器适用温度与压力范围较宽,制造成本低,是应用较多的换热器,占换热器市场一半以上的份额,由于管壳式换热器的经济性与较强的适应性,在较长一段时间内仍会是国内换热器市场的主流类型。
  • 面临的挑战:
    客户在生产过程中使用了大量的管壳式换热器设备,由于有频繁的高低温切换过程,换热器需要使用回弹性较好的金属或半金属类复合垫片。此外,生产过程中由于接触到醋酸和其它腐蚀性介质,其腐蚀性强,导致法兰面容易受损或者有凹痕,需要垫片能承受一定的内压外,还有良好的补偿性。
  • 操作工况:
    应用位置:换热器管箱及头盖法兰
    最高设计温度: 320℃
    介质:水蒸汽、蒸汽冷凝物、冷却水,工艺气体
    最高压力:13 Mpa
    尺寸:ID1032*OD1120mm
    金属石墨齿型垫片:316L, Ti G2, C276 (金属材料)

  • 解决方案:
    齿形垫是该类设备应用的最佳密封方案,因为齿形垫可以承受与缠绕垫相同的系统压力和螺栓载荷,而且又能更好地弥补法兰表面的缺陷,且其结构稳定有很好的刚性,便于安装和搬运。出于对Garlock齿形垫片的信赖和肯定,该客户十多年来厂区的大部分热交换器和反应器设备都选用了金属石墨类齿形垫。



KammprofileTM齿型垫片
共有3种型式,固定外环型642 AR,浮动外环型642 AR2以及基本型642 A,固定环保证最佳的垫片定位,浮动定位环允许在热循环期间膨胀和收缩,基本型642 A用于榫槽面凹凸面法兰。
