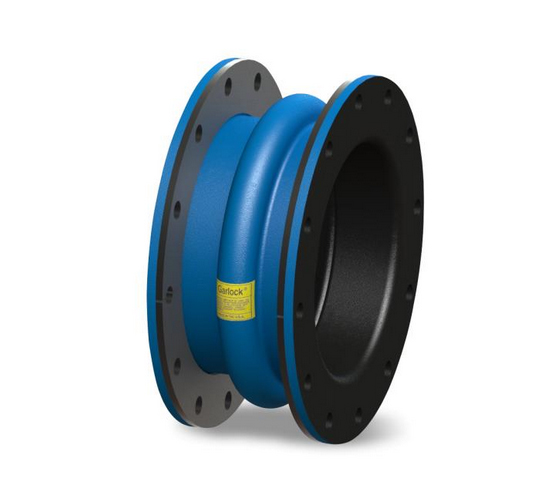

阀芯型橡胶膨胀节

Style 204 阀芯型膨胀节通常用于真空应用,可以制作为单个、多个或填充拱形。它们可以同心或偏心锥度连接管道法兰,以连接不等直径的管道。

特色/优点
  • 关于长使用寿命和卓越可靠性的全面的实验室和现场测试
  • 无缝法兰面无需再使用垫片
  • 高压和真空阻力提高了安全性并确保适用于广泛的应用
  • 可定制运动性能更强、安装更方便的设计
  • 各种合成橡胶和织物组合满足温度、压力和介质的要求
标准设计

  • 氯化丁基橡胶可抵抗因高温、风化、氧化和化学品而导致的开裂
  • 尖拱结构提供最大的运动和最大的压力和真空阻力
  • 无缝管可建立无垫片的可靠的法兰密封

主体
  • 氯化丁基橡胶/聚酯结构带焊接、处理的金属体环,可保持尺寸稳定

  • 氯化丁基橡胶延伸到外法兰直径
  • 耐用涂层抗风化和氧化

可选结构
  • 用于更高运动的多拱
  • 可消除介质积聚的填充拱
  • 用于更高运动的超大拱
  • 连接不等直径管道的同心或偏心锥度
  • 定制钻孔 - 可根据要求提供 ANSI、DIN、AWWA、BS、JIS 及其他特殊钻孔型式
  • 延伸的端面到端面
  • 偏移、横向、有角度和扭转的

特殊衬里和盖材料
  • 氯磺化聚乙烯
  • 三元乙丙橡胶
  • 丁腈橡胶
  • 氯丁橡胶
  • 天然(仅管)
  • 三元乙丙橡胶、氯丁橡胶和天然橡胶 FDA 管
规格
  • 核能 - 10CFR50 附录 B、10CFR21 和 NQA-1 基本型
  • 最低温度:        -20°F/-29°C
  • 最高温度:        400°F/205°C
  • 最大压力:        165 psi/11 bar
  • 最大内直径:   120 in/3000 mm
  • 真空度:        30in Hg/750mm Hg
应用
  • 刚性管道系统
  • 补偿轴向、横向、扭转和角运动
  • 补偿未对准
